오토캐드 2023 배우기 - - 10. 호 그리기( ARC )

1> 호를 그리는 방법은 다양하다. (호는 항상 반시계 방향으로 그린다)



(1) 3 POINT : 그리고자 하는 호의 세 점을 알고 있는 경우에 선택한다.
(2) S,C,E : 시작점, 중심점, 끝점을 알고 있는 경우에 선택한다.
(3) S,C,A : 시작점, 중심점, 각도를 알고 있는 경우에 선택한다.
(4) S,E,A : 시작점, 끝점, 각도를 알고 있는 경우에 선택한다.
그 밖에 S,E,R( START, END, RADIUS ) / C, S, E( CENTER, START, END) 등등이 있다.



2>  건축설게에서 많이 보았던 문의 그림이다.
명령어 Line을 입력하고 중심선을 그린 후에 주어진 점들을 이용해서 호를 그려본다. (1) ~ (3)은 전부 다 같은 호를 그릴 수 있는 방법이다.





(1) 호를 그리기 위한 중심점과 시작점, 끝점을 표시했다. (C, S, E)





명령어 A(ARC)를 입력하고 엔터를 친다. C(중심점)을 입력하고 엔터를 친다.
중심점을 클릭한다. 시작점(S)을 클릭한다. 끝점(E)을 클릭한다.

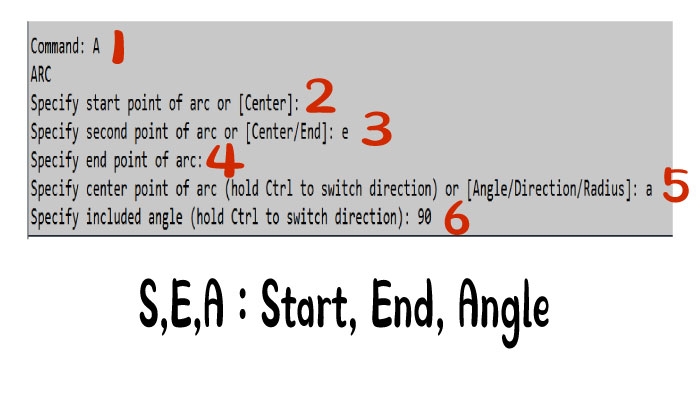

(2) 시작점과 끝점과 각도를 알고 호를 그린다.(S, E, A)
명령어 A(ARC)를 입력하고 엔터를 친다. 시작점을 클릭한다. E(끝점)를 입력하고 엔터를 친다. 끝점을 클릭한다. A(각도)를 입력하고 엔터를 친다. 90(직각)을 입력하고 엔터를 친다.

(3) 시작점과 끝점과 반지름을 알고 호를 그린다.(S, E, R)
명령어 A(ARC)를 입력하고 엔터를 친다. 시작점을 클릭한다. E(끝점)를 입력하고 엔터를 친다. 끝점을 클릭한다. R(반지름)을 입력하고 엔터를 친다. 60(반지름 값)을 입력하고 엔터를 친다.
