오토캐드 2023 배우기 - - 18. 평면도 그리기 (3) 개구부 뚫기

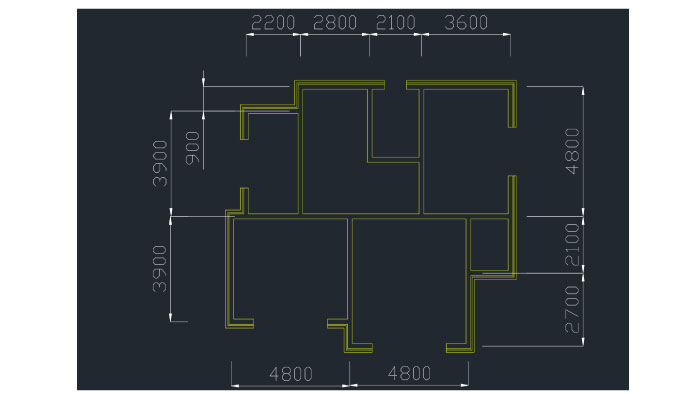

평면도의 외벽선을 그렸다면 외벽선에 창호와 문이 들어갈 순서다. 집을 짓고 있다고 생각하면 창호와 문을 넣을 공간이 필요하니 도면에서는 외벽선에 개구부를 옵셋과 트림으로 뚫어 본다.

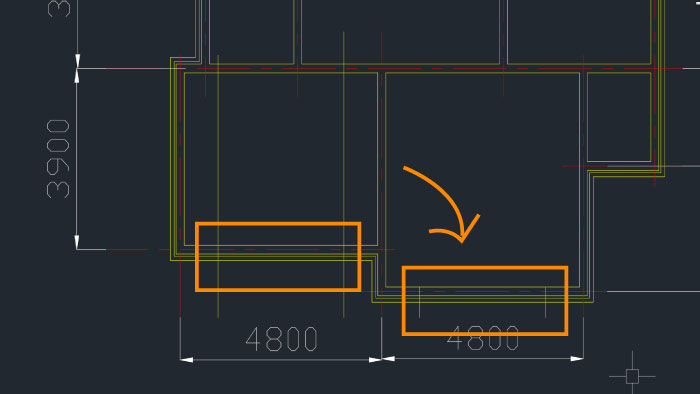

1>  중심선이 보이도록 동결을 해제한다. 레이어는 외벽선 레이어를 선택한다. 명령어 o를 입력하고 Layer 입력하고 엔터, current 입력하고 엔터를 친다. 창호는 3000, 외벽의 길이 4800에서 양쪽 900씩 간격으로 옵셋을 한다. 중심선을 옵셋했지만 바로 외벽선인 노란색으로 바로 바뀐다.

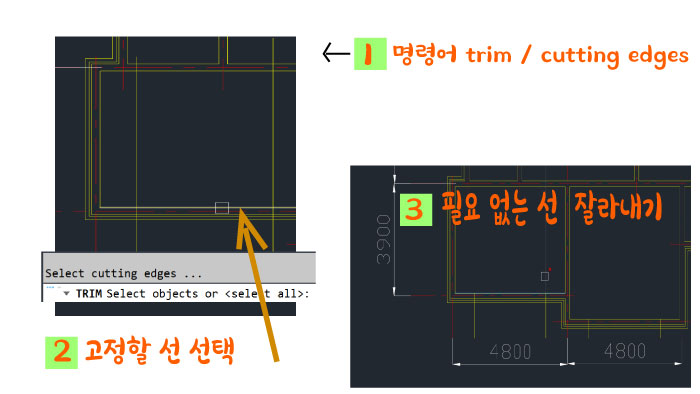

2>  명령어 trim을 입력하고 엔터, cutting edges를 입력하고 엔터, 고정할 선 선택한 후 엔터, 잘라낼 선을 클릭한다. (잘라낼 선이 다른 선들과 교차되어 있어도 고정선을 기준으로 한꺼번에 삭제되므로 작업성이 좋아진다)

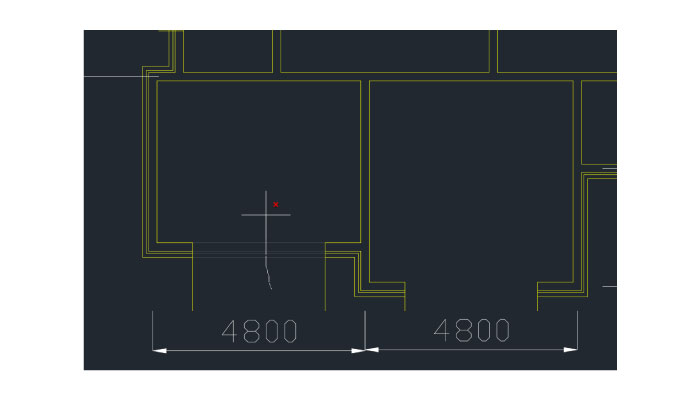

뚫어내야 할 창호부분은 명령어 trim을 입력하고 올가미 툴을 사용하듯이 한꺼번에 선택해서 잘라낸다.





3>  창호가 들어갈 부분은 중심선을 옵셋해서 뚫었다면, 문이 들어갈 자리는 스트레치를 이용해서 뚫어 본다. 먼저, 중심선은 다시 동결시킨다.

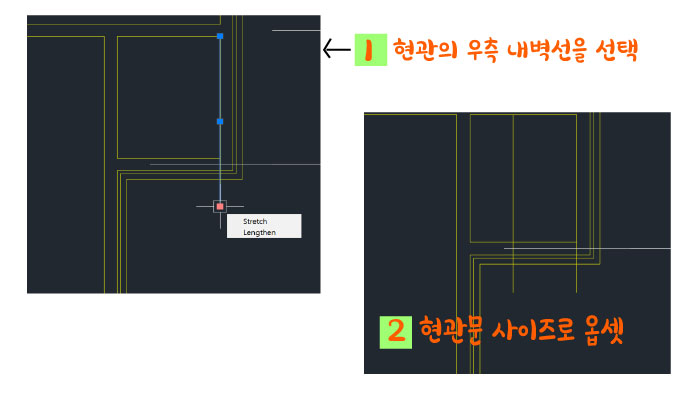

4>  현관문의 길이는 900, 내벽선의 길이를 stretch로 늘려서 간격 900만큼 옵셋 하고 필요 없는 선은 트림으로 잘라낸다.

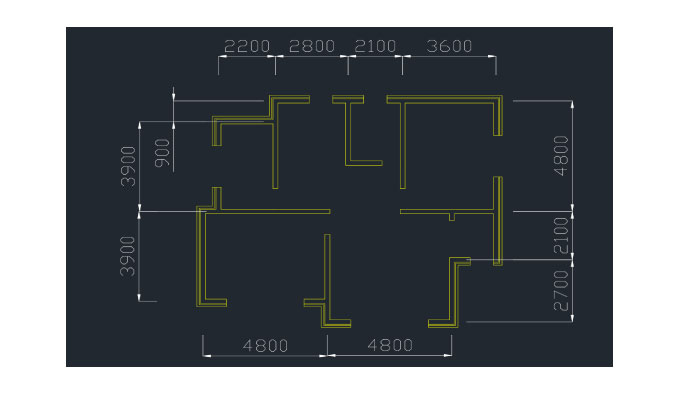

5>  각 방의 문도 900, 욕실의 문만 700으로 하여 같은 방법으로 개구부를 뚫어준다. 완성된 개구부의 도면이다.
