오토캐드 2023 배우기 - - 28. 치수 스타일 관리자 보충

1>  치수 스타일 관리자 창의 Text메뉴에서 핑크로 체크된 곳을 클릭하면 Text style창이 새로 열린다. 명령어 창에 St(Style)를 입력하고 글씨체를 바꿀 때 사용했던 text style창과 같다.





2>  핑크로 박스친 부분과 같이 Text color  Fill color  Text height에 변화를 주었다. 숫자의 색은 파랑, 바탕색은 노랑, 글씨의 높이는 기존 2.5에서 5로 바꾸면 오른쪽 그림의 치수 선처럼 변경된다.

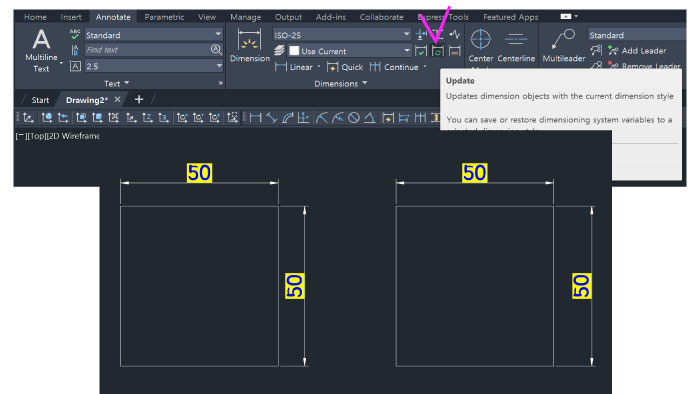

3>  modify와 override의 차이점을 보완하기 위해 update 기능이 있다. 리본메뉴의 주석(annotate)을 클릭하면 치수선의 여러 가지 다양한 기능들이 보인다. 그중에 핑크로 체크된 곳이 업데이트 버튼이다. 원래 override로 설정된 내용은 이전의 개체에 적용이 안되지만, 업데이트 버튼을 클릭하고 바꾸고 싶은 개체의 지시선을 선택하고 엔터를 치면 설정된 내용대로 바꿀 수 있다.





4>  핑크 체크의 Offset from dim line을 기존의 0.626에서 5로 바꾸면 숫자와 화살표 사이의 간격이 벌어진다. 화살표와 숫자의 간격이 너무 좁아 도면을 출력했을때 딱 붙어 있는 것처럼 보일 수 있으므로 미리 설정해서 간격을 조절한다.





5>  Text 옆의 Fit메뉴에서 핑크 체크를 2로 바꾸면 축적의 변화가 생긴다. 화살표와 숫자와 지시 보조선이 모두 한 번에 바뀌니까 설정에서 가장 먼저 축적을 바꾸고 다른 부분들은 각각 필요에 따라 설정을 달리하는 것이 작업 시간을 줄이는 방법 중의 하나다.





6>  핑크 체크 박스에 체크를 하면 기존의 방식대로 지시보조선이 그려지지만, 체크 박스의 체크를 하지 않으면 지시 보조선이 없어진다. 수치를 쓰기에 작은 공간일 경우에만 사용한다.

핑크 위의 Place text manually는 수동으로 숫자를 정렬시키주는 기능이다. 기본적으로 해제된 상태에서 쓰면 가운데로 정렬되므로 체크하지 않는다.
